氣動衛生級球閥
一、氣動衛生級球閥 產品概述
上海川滬閥門有限公司生產的氣動衛生級球閥，是由氣動執行機構和衛生級球閥組成，也稱為氣動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。
特點：
1.密封性能好。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
二、氣動衛生級球閥 產品圖片
 |
 |

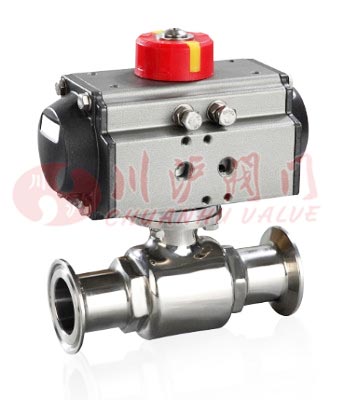

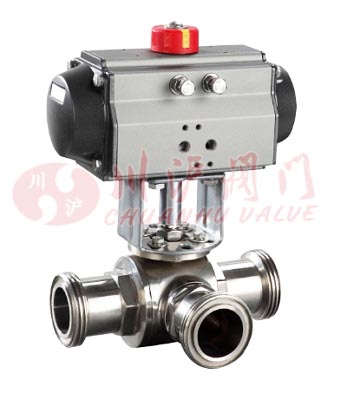

| 氣動衛生級球閥(直通型) | 氣動衛生級球閥(三通型) |
三、氣動衛生級球閥 零部件參數
| 閥體 | 304/316/316L不銹鋼 |
|---|---|
| 閥軸 | 不銹鋼 |
| 球體 | 304/316/316L不銹鋼 |
| 閥座 | PTFE |
四、氣動衛生級球閥 技術參數
| 閥體形式 | 二通式、三通式 |
|---|---|
| 公稱通徑 | DN15～102mm |
| 公稱壓力 | PN1.0 MPa |
| 連接形式 | 快裝式(卡箍式)、焊接式、螺紋式 |
| 適用溫度 | PTFE≤180℃ |
| 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
| 產品特點 | 安全衛生，密封好、使用壽命長 |
五、氣動衛生級球閥 執行機構參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |

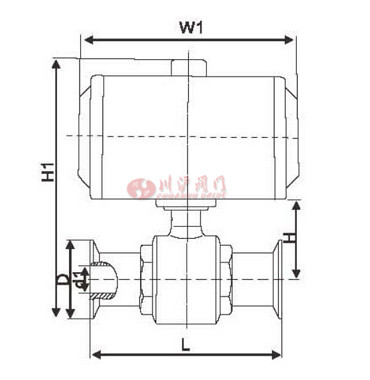

六、氣動直通衛生級球閥 結構圖
 |
七、氣動直通衛生級球閥 連接尺寸
| 規格Φ | 尺寸mm | |||||
|---|---|---|---|---|---|---|
| A | D1 | W1 | H1 | L | 重量KG | |
| 19 | 50.5 | 16 | 147 | 170 | 100 | 1.93 |
| 25 | 50.5 | 22 | 147 | 170 | 105 | 1.96 |
| 32 | 50.5 | 29 | 147 | 175 | 120 | 2.13 |
| 38 | 50.5 | 35 | 168 | 218 | 136 | 3.12 |
| 45 | 64 | 42 | 168 | 220 | 145 | 3.58 |
| 51 | 64 | 48 | 168 | 225 | 160 | 3.92 |
| 57 | 77 | 53 | 183 | 245 | 162 | 4.83 |
| 63 | 77 | 58 | 183 | 255 | 170 | 5.18 |
| 76 | 91 | 72 | 262 | 295 | 195 | 8.36 |
| 89 | 106 | 85 | 265 | 330 | 235 | 11.58 |
| 102 | 119 | 97 | 295 | 390 | 270 | 16.5 |

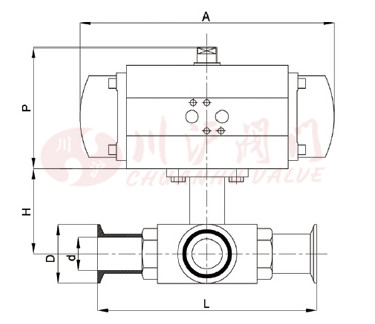

八、氣動三通衛生級球閥 結構圖
 |
九、氣動三通衛生級球閥 連接尺寸
| ISO | 三通式 | |||||
|---|---|---|---|---|---|---|
| d | D | L | P | A | H | |
| Φ19 | 16 | 50.5 | 105 | 115 | 158 | 45 |
| Φ25 | 21 | 50.5 | 120 | 137 | 177 | 48 |
| Φ32 | 29 | 50.5 | 130 | 137 | 177 | 48 |
| Φ38 | 35 | 50.5 | 140 | 147 | 196 | 48 |
| Φ45 | 42 | 64 | - | 165 | 225 | 48 |
| Φ51 | 47 | 64 | 164 | 165 | 225 | 58 |
| Φ63 | 59 | 77.5 | 195 | 165 | 225 | 58 |
| Φ76 | 72 | 91 | 218 | 182 | 273 | 65 |
| Φ89 | 80 | 106 | 230 | 199 | 304 | 65 |
| Φ102 | 97 | 119 | 260 | 199 | 304 | 74 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動衛生級球閥.PDF
