氣動襯氟球閥
一、氣動襯氟球閥 產品概述
氣動襯氟球閥(防腐球閥)具有超強的耐腐蝕性能，閥芯采用氟塑料作為內襯和軟密封閥座，特別適用于各種強腐蝕性介質及強酸、強堿的管道中，做開關切斷或調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈，結構密封性能可靠，高可達零泄露，是防腐閥門里佳選擇之一。氣動襯氟球閥只適用于壓力在2.5Mpa之內的工況中，介質溫度不宜超過180℃，且不適于抽高真空環境里。
特點：
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
適用于強酸、強堿等腐蝕性介質。
二、氣動襯氟球閥 產品圖片
 |
 |

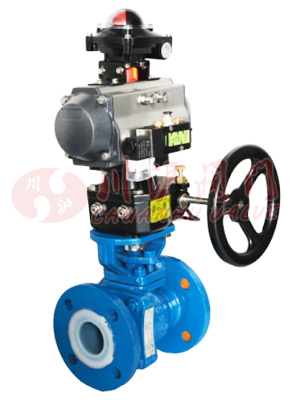

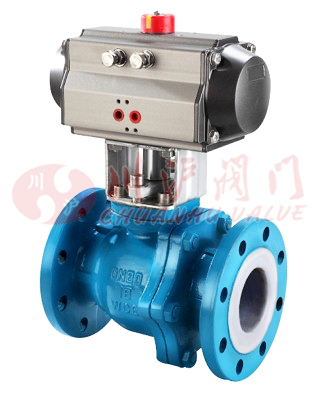

| 氣動襯氟球閥 | 氣動襯氟球閥(帶手輪\電磁閥\閥位反饋) |
三、氣動襯氟球閥 零部件參數
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
| 閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE | |||
| 密封填料 | 聚四氟乙烯填料 | |||
四、氣動襯氟球閥 技術參數
| 公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0、1.6MPa | |||||||||||||
| 泄漏量 | 軟密封：零泄漏 | |||||||||||||
| 閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
| 連接形式 | 法蘭 | |||||||||||||
| 可調范圍 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | ||||||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||||
| 死區 | 帶定位器：小于全行程的2% | |||||||||||||
| 適用溫度 | 密封面 | |||||||||||||
| PTFE≤180℃ | ||||||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行機構 | |||||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||||
五、氣動襯氟球閥 執行機構參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動襯氟球閥 結構圖
 |
七、氣動襯氟球閥 連接尺寸
| 公稱通徑DN(mm) | 主要尺寸 | 法蘭尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | ||||||||||
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動襯氟球閥.PDF
