氣動防爆球閥

一、氣動防爆球閥產品概述

上海川滬閥門有限公司生產的氣動防爆球閥，是由氣動活塞式執行機構和球閥組成，配有防爆行程限位開關、防爆電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，氣動防爆球閥將按控制系統的要求自動處于開啟或關閉的位置。
特點：
1.結構簡單，流通性好，零泄漏。
2.切斷和調節性能好，適用于高粘度、帶纖維和顆粒的介質。
適用場景:
氣動防爆球閥廣泛應用于石油、化工、冶金、輕工工程等領域。

二、氣動防爆球閥產品圖片

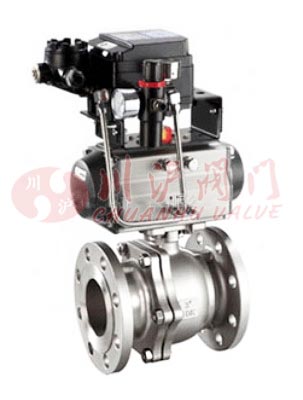

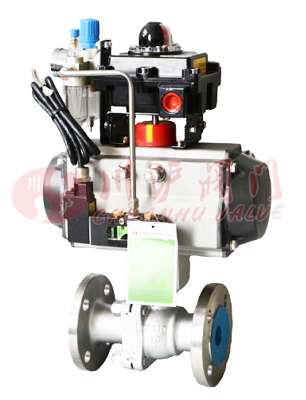

氣動防爆球閥(開關型)	氣動防爆球閥(調節型)

三、氣動防爆球閥零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動防爆球閥技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量Q	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動防爆球閥執行機構參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

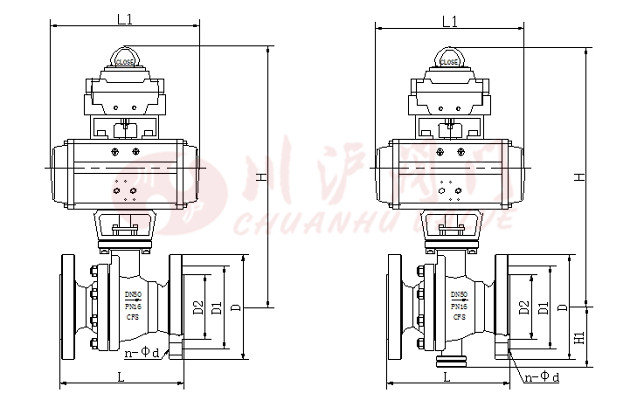

六、氣動防爆球閥結構圖

七、氣動防爆球閥連接尺寸

公稱通徑DN(mm)	主要尺寸				法蘭尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30
