一、鍛鋼截止閥 產品概述
上海川滬閥門有限公司生產的JD41H、JD41Y鍛鋼截止閥，鍛鋼截止閥按照API 602標準設計制造，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小 ，提供三種閥蓋設計形式：螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式，有RF法蘭、NPT螺紋、SW焊接式三種連接方式。
特點：
1. 全徑或縮徑；
2. 明桿支架式（OS & Y）；
3. 自定心壓板壓套式；
4. 螺栓連接、纏繞墊片密封式閥蓋；
5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋；
6. 整體式上密座；
7. 承插端符合ASMEB16.11；
8. 螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。
二、鍛鋼截止閥 產品圖片
 |
 |

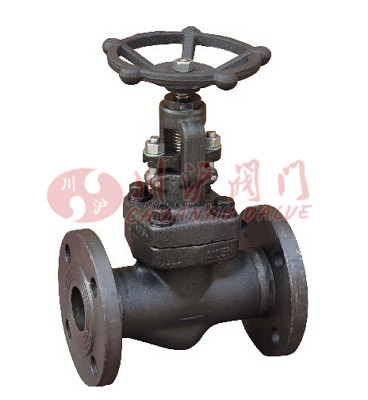

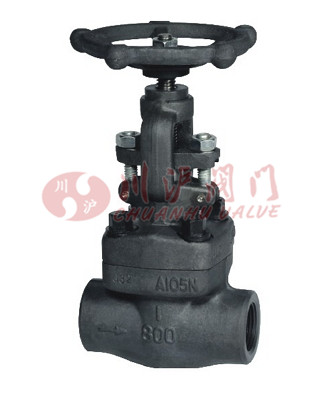

| 鍛鋼截止閥(內螺紋連接) | 鍛鋼截止閥(法蘭連接) |
三、鍛鋼截止閥 產品型號
| 材質 | 國標型號 | 美標型號 |
|---|---|---|
| A105 | JD41H/Y-16C JD41H/Y-25 JD41H/Y-40 JD41H/Y-64 JD41H/Y-100 JD41H/Y-160 |
JD41H/Y-C150 JD41H/Y-C300 JD41H/Y-C600 JD41H/Y-C900 JD41H/Y-C1500 JD41H/Y-C2500 |
| 304SS | JD41H/Y-16P JD41H/Y-25P JD41H/Y-40P JD41H/Y-64P JD41H/Y-100P JD41H/Y-160P |
JD41H/Y-C150P JD41H/Y-C300P JD41H/Y-C600P JD41H/Y-C900P JD41H/Y-C1500P JD41H/Y-C2500P |
| 316SS | JD41H/Y-16R JD41H/Y-25R JD41H/Y-40R JD41H/Y-64R JD41H/Y-100R JD41H/Y-160R |
JD41H/Y-C150R JD41H/Y-C300R JD41H/Y-C600R JD41H/Y-C900R JD41H/Y-C1500R JD41H/Y-C2500R |
四、鍛鋼截止閥 主要參數
| 試驗項目（PN） | 1.6 | 2.4 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 氣密封試驗 | 0.6 | |||||
| 適用溫度 | ≤425℃ | |||||
| 適用介質 | 水、油品、蒸氣 | |||||

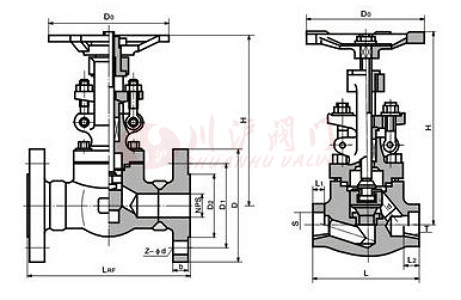

五、鍛鋼截止閥 結構圖
 |
六、鍛鋼截止閥 連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|
| L | d | S | L1 | T | L2 | H | D0 | |
| JD41H-16C JD41H-25 JD41H-40 JD11H-16C JD11H-25 JD11H-40 JD61H-16C JD61H-25 JD61H-40 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
| 32 | 140 | 29 | 43 | 14 | 1-1/4 | 21 | 216 | 166 |
| 40 | 170 | 36 | 49 | 15 | 1-1/2 | 21 | 247 | 188 |
| 50 | 200 | 46 | 61 | 16 | 2 | 25 | 290 | 220 |
| JD41H-64 JD11H-64 JD61H-64 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
| 32 | 140 | 29 | 43 | 14 | 1-1/4 | 21 | 216 | 166 |
| 40 | 170 | 36 | 49 | 15 | 1-1/2 | 21 | 258 | 188 |
| 50 | 210 | 46 | 61 | 16 | 2 | 25 | 405 | 220 |
| JD41H-100 JD11H-100 JD61H-100 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
| 32 | 140 | 29 | 43 | 14 | 1-1/4 | 21 | 216 | 166 |
| 40 | 170 | 26 | 49 | 15 | 1-1/2 | 21 | 258 | 188 |
| 50 | 210 | 46 | 61 | 16 | 2 | 25 | 405 | 220 |
| JD41H-160 JD11H-160 JD61H-160 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
| 32 | 140 | 29 | 43 | 14 | 1-1/4 | 21 | 216 | 188 |
| 40 | 170 | 36 | 49 | 15 | 1-1/2 | 21 | 258 | 220 |
| 50 | 210 | 46 | 61 | 16 | 2 | 25 | 405 | 220 |
七、鍛鋼截止閥 安裝說明
截止閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-鍛鋼截止閥.PDF
鍛鋼截止閥鏈接：http://m.01-12.cn/products/jiezhifa/jd41y.html
