J13W針型閥
一、J13W針型閥 產品概述
上海川滬閥門生產的J13W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
二、J13W針型閥 產品圖片
 |
| J13W針型閥(不銹鋼內螺紋連接) |
三、J13W針型閥 零部件材質
| 零件名稱 | 閥桿，閥蓋 | 閥桿，閥瓣 | 填料 |
|---|---|---|---|
| J13W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀，柔性石墨 |
| J13W-160、J13W-40 | 優質碳鋼 | 鉻不銹鋼 |
四、J13W針型閥 技術規范
| 型號 | 公稱壓力 Mpa | 試驗壓力 (Mpa) | 工作壓力(Mpa) | 工作溫度 | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封(液)l | 密封(氣) | |||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

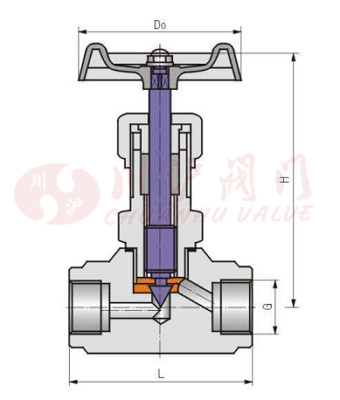

五、J13W針型閥 結構圖
 |
六、J13W針型閥 連接尺寸
| 公稱直徑DN（mm） | 管螺紋 | 尺 | 重量 | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 8 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-J13W針型閥.PDF
