一、美標截止閥 產品概述

上海川滬閥門有限公司生產的J41H、J41Y、J41W美標截止閥，API美標截止閥執行ANSI和API標準，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
執行標準：
設計與制造：API 600
法蘭尺寸：ANSI B16.5
結構長度：ANSI B16.10
對焊連接尺寸：ANSI B16.25
壓力~溫度：ANSI B16.34
檢驗與試驗：GB13927

二、美標截止閥 產品圖片

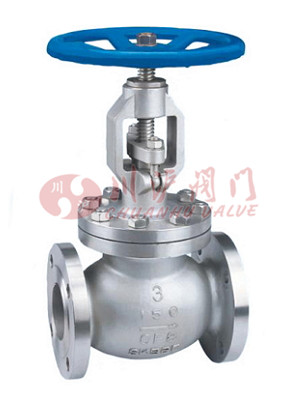

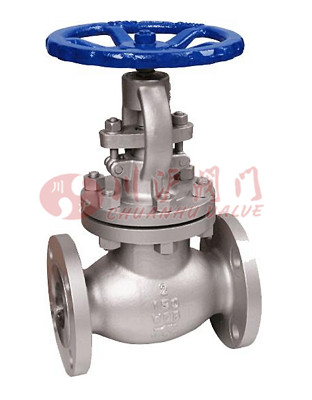

美標截止閥(鑄鋼法蘭連接)	美標截止閥(不銹鋼法蘭連接)

三、美標截止閥 產品型號

閥體材質	型號
WCB	J41H/Y-150C J41H/Y-300C J41H/Y-600C J41H/Y-900C J41H/Y-1500C
CF8	J41W-150P J41W-300P J41W-600P J41W-900P J41W-1500P
CF3	J41W-150R J41W-300R J41W-600R J41W-900R J41W-1500R

四、美標截止閥 主要參數

公稱壓力（Lb）	實驗壓力			工作溫度（℃）
	強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）
150	3.0	2.2	0.6	350
300	7.5	5.5	0.6
600	15.0	11.0	0.6
900	22.5	16.5	0.6
1500	30.0	22.0	0.6

五、美標截止閥 結構圖

六、美標截止閥 連接尺寸

DN	150Lb
in	L	D	D1	D2	b	n-φd	H	D0
1/2	108	89	60.5	35	11.2	4-16	241	100
3/4	117	98	69.9	43	12.7	4-16	241	100
1	127	108	79.2	51	14.2	4-16	242	125
11/4	140	117	89	63	16	4-16	280	160
11/2	165	127	98.6	73	17.5	4-16	286	160
2	203	152	120.7	92	19	4-16	368	200
21/2	216	178	139.7	105	22.4	4-19	387	200
3	241	190	152.4	127	24	4-19	411	250
4	292	229	190.5	157	24	4-19	454	250
5	356	254	216.0	186	24	8-22	455	350
6	406	279	241.3	216	25.4	8-22	541	350
8	495	343	298.5	270	28.4	8-22	651	450
10	622	406	362.0	324	30.2	12-25.4	800	450
12	698	483	431.8	381	32	12-25.4	1231	600
14	787	533	476.3	413	35	12-29	1450	600
16	914	597	539.8	470	36.6	26-29	1645	600

DN	300Lb
1/2	152	95	66.5	35	14.2	4-16	241	140
3/4	178	117	82.5	43	16	4-19	241	140
1	203	123	89	51	17.5	4-19	283	160
11/4	216	133	98.5	63	19	4-19	320	200
11/2	229	155	114.3	73	20.6	4-22.5	322	200
2	267	165	127	92	22.4	8-22.5	399	200
21/2	292	190	149.4	105	25.4	8-22.5	438	250
3	318	210	168.1	127	28.4	8-22.5	464	280
4	356	254	200.2	157	31.8	8-22.5	565	350
5	400	279	235	186	35	8-22.5	614	350
6	444	318	269.7	216	36.6	12-25.4	717	400
8	559	381	330.2	270	41.2	12-25.4	930	500
10	622	444	387.4	324	47.8	16-28.5	1012	550
12	711	521	450.8	381	50.8	16-32	1231	600
14	762	584	514.4	413	54	20-32	1450	600
16	864	648	571.5	470	57.2	20-35	1645	600

DN	600Lb
in	L	D	D1	D2	b	n-φd	H	D0
1/2	165	95	66.5	35	14.5	4-16	285	100
3/4	190	117	82.5	43	16	4-19	285	125
1	216	124	89	51	17.5	4-19	313	160
11/4	229	133	98.5	63	21	4-19	328	160
11/2	241	156	114.3	73	22.5	4-22.5	365	180
2	292	165	127	92	33	8-19	444	200
21/2	330	190	149.4	105	36	8-22.5	483	250
3	356	210	168.1	127	39	8-22.5	533	250
4	432	273	216	157	45	8-25.4	622	350
5	508	330	266.7	186	52	8-28.5	750	350
6	559	356	292.1	216	55	12-28.5	800	450
8	660	419	349.3	270	63	12-32	927	500
10	787	508	431.8	324	71	16-35	1257	600
12	838	559	489	381	74	20-35	1468	680

七、美標截止閥 安裝說明

截止閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
