T型過濾器
一、T型過濾器 產品概述
上海川滬閥門有限公司生產的T型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。
T型過濾器流通快速，故壓力損失小，抗污性強。排渣方便。A型表示角式．B表示直通式。
二、T型過濾器 產品圖片
 |
 |

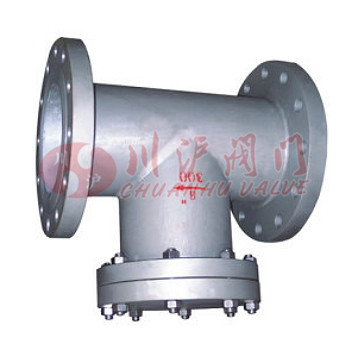

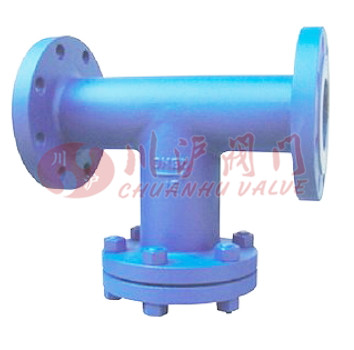

| T型過濾器(碳鋼法蘭連接) | T型過濾器(不銹鋼法蘭連接) |
三、T型過濾器 技術參數
| Type 型號 |
Nomiaal Pressure(MPa) 公稱壓力 |
WorkingTempoature(℃) 工作溫度 |
Filter Net Eye Number 濾網目數 |
Applicable media 適用介質 |
|---|---|---|---|---|
| TG—A | 2.0 | 300 | 20—150 | Steam．Air．Water，Oil |
| YG—B | 5.0 | 425 | 20—150 | 蒸汽、空氣、水、油 |

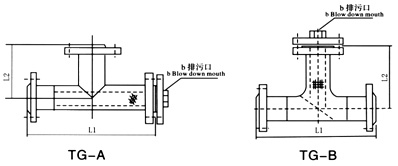

四、T型過濾器 結構圖
 |
五、T型過濾器 連接尺寸
TG—A型 安裝尺寸
| 型號 (MPa) 公稱壓力 |
連接方式 |
(DN) 公稱通徑 |
(mm) 外形尺寸 |
||
|---|---|---|---|---|---|
| L1 | L2 | C | |||
| TG—A型 PN一2.0 |
Flange 法蘭 |
50 | 277 | 128 | 457 |
| 65 | 316 | 146 | 530 | ||
| 80 | 337 | 156 | 568 | ||
| 100 | 388 | 181 | 648 | ||
| 150 | 491 | 232 | 842 | ||
| 200 | 591 | 280 | 1031 | ||
| 250 | 668 | 318 | 1169 | ||
| 300 | 768 | 368 | 1370 | ||
| TG—A型 PN一5.0 |
Flange 法蘭 |
50 | 292 | 134 | 472 |
| 65 | 331 | 152 | 545 | ||
| 80 | 360 | 165 | 591 | ||
| 100 | 416 | 191 | 676 | ||
| 150 | 521 | 241 | 871 | ||
| 200 | 621 | 289 | 1062 | ||
| 250 | 716 | 333 | 1216 | ||
| 300 | 821 | 384 | 1421 | ||
TG—B型 安裝尺寸
| 型號 (MPa) 公稱壓力 |
連接方式 | (DN) 公稱通徑 |
mm 外形尺寸 |
W(in) | ||
|---|---|---|---|---|---|---|
| L1 | L2 | C | ||||
| TG—B型 PN一2.0 |
Flange 法蘭 |
50 | 250 | 149 | 281 | RC1/2〞 |
| 65 | 292 | 170 | 325 | RC1/2〞 | ||
| 80 | 312 | 181 | 352 | RC1/2〞 | ||
| 100 | 362 | 267 | 412 | RC3/4〞 | ||
| 150 | 464 | 260 | 539 | RC3/4〞 | ||
| 200 | 500 | 311 | 660 | RC3/4〞 | ||
| 250 | 600 | 351 | 761 | RC3/4〞 | ||
| 300 | 736 | 400 | 886 | RC3/4〞 | ||
| TG—B型 PN一5.0 |
Flange 法蘭 |
50 | 268 | 158 | 298 | RC1/2〞 |
| 65 | 304 | 179 | 337 | RC1/2〞 | ||
| 80 | 330 | 196 | 370 | RC1/2〞 | ||
| 100 | 382 | 225 | 432 | RC3/4〞 | ||
| 150 | 482 | 280 | 557 | RC3/4〞 | ||
| 200 | 578 | 332.5 | 678 | RC3/4〞 | ||
| 250 | 666 | 383 | 791 | RC3/4〞 | ||
| 300 | 768 | 437 | 918 | RC3/4〞 | ||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-T型過濾器.PDF
