襯氟Y型過濾器

產品展示>> 過濾器>>襯氟Y型過濾器
一、襯氟Y型過濾器 產品概述

襯氟Y型過濾器是用在強腐蝕介質管道中,用來過濾雜質的閥門,閥體內部全襯聚四氟乙烯,濾網也使用全F4材料, 杜絕介質和金屬閥體進行接觸,極大的提升了過濾器在耐腐蝕領域的使用范圍。上海川滬閥門不僅生產襯氟Y型過濾器,也生產襯氟籃式過濾器,都可以使用在強腐蝕、弱腐蝕等場合使用。

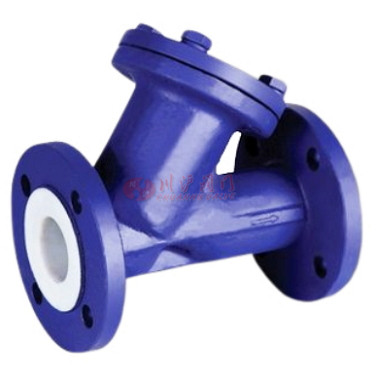

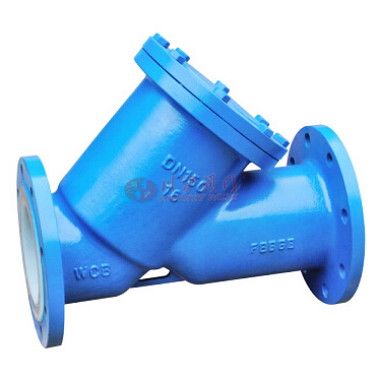

二、襯氟Y型過濾器 產品圖片

襯氟Y型過濾器 襯氟Y型過濾器
襯氟Y型過濾器 襯氟Y型過濾器
三、襯氟Y型過濾器 技術參數

技術標準Technical standard
設計規范Design specification HG/T21637
結構長度Structure length GB/T12221
法蘭尺寸Flange size GB/T9113.1-2000? ASME 16.5a
公稱壓力試驗Nominal pressure test 0.6、1.0、1.6、2.5MPa? Class150
壓力試驗Pressure test GB/T 13927-92 API 598
型號Model Y型、藍式?Blue type
四、襯氟Y型過濾器 閥體材質

序號NO. 零件名稱
Part name
精鑄球墨鑄鐵Precision casting ductile iron
碳鋼
Carbon steel
不銹鋼Stainless steel
QT C P R PL RL
1 閥體Body、
閥蓋
Cover
QT 400 WCB CF8 CF8M CF3 CF3M
2 內襯材料
Lining material
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯)
3 過濾網
Filter screen
PTFE(F4)
4 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
5 螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

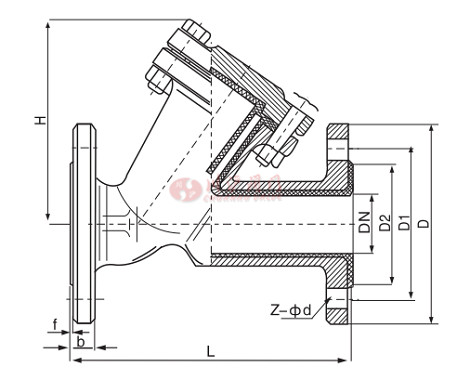

五、襯氟Y型過濾器 結構圖

襯氟Y型過濾器結構圖
六、襯氟Y型過濾器 連接尺寸

公稱通徑 主要尺寸Main dimensions 參考值
Reference value
DN NPS L L1 D D1 D2 f b Z-¢d L L1 D D1 D2 f b Z-¢d H H1
mm inch PN1.0MPa PN1.6MPa
15 1/2 150 160 95 65 45 3 16 4-14 150 160 95 65 45 3 16 4-14 70 150
20 3/4 150 170 105 75 55 3 18 4-14 150 170 105 75 55 3 18 4-14 70 160
25 1 160 180 115 85 65 3 18 4-14 160 180 115 85 65 3 18 4-14 80 160
32 11/4 180 200 140 100 75 3 18 4-18 160 200 140 100 75 3 18 4-18 85 160
40 11/2 200 260 150 110 85 3 18 4-18 200 260 150 110 85 3 18 4-18 90 170
50 2 230 260 165 125 100 3 18 4-18 220 260 165 125 100 3 18 4-18 110 170
65 21/2 290 330 185 145 120 3 18 4-18 290 330 185 145 120 3 18 4-18 115 210
80 3 310 340 200 160 135 3 20 8-18 310 340 200 160 135 3 20 8-18 135 250
100 4 350 400 220 180 155 3 20 8-18 350 400 220 180 155 3 20 8-18 155 300
125 5 400 480 250 210 185 4 22 8-18 400 480 250 210 185 4 22 8-18 250 350
150 6 480 500 285 240 210 4 22 8-22 480 500 285 240 210 4 22 8-22 285 400
200 8 600 560 340 295 265 4 24 8-22 550 560 340 295 265 4 24 12-22 360 450

DN NPS L L1 D D1 D2 f b Z-¢d 參考值
Reference value
mm inch PN2.5MPa H H1
15 1/2 150 160 95 65 45 3 16 4-14 70 150
20 3/4 150 170 105 75 55 3 18 4-14 70 160
25 1 160 180 115 85 65 3 18 4-14 80 160
32 11/4 180 200 140 100 75 3 18 4-18 85 170
40 11/2 200 260 150 110 85 3 18 4-18 90 170
50 2 230 260 165 125 100 3 20 4-18 110 170
65 21/2 290 330 185 145 120 3 22 8-18 115 210
80 3 310 340 200 160 135 3 24 8-18 135 250
100 4 350 400 235 190 155 3 24 8-22 155 300
125 5 400 480 270 220 185 4 26 8-26 250 350
150 6 480 500 300 250 210 4 28 8-26 285 400
200 8 600 560 360 310 275 4 30 12-26 360 450

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-襯氟Y型過濾器.PDF

襯氟Y型過濾器鏈接:http://m.01-12.cn/products/guolvqi/cfglq.html
