Y型伸縮過濾器
一、Y型伸縮過濾器 產品概述
Y型拉桿伸縮過濾器為Y型過濾器及伸縮接頭組合，直接為建筑、多層建筑或工廠內給排水配合使用中，常裝置于減壓閥、泄壓閥、定水位閥或其他主要設備之前以保護設備的正常運作達到安全生產的目的。

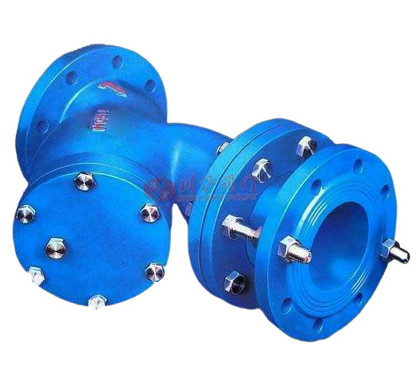

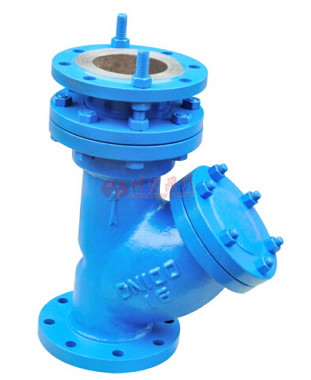

二、Y型伸縮過濾器 產品圖片
 |
 |
| Y型伸縮過濾器 | Y型伸縮過濾器 |
三、Y型伸縮過濾器 技術參數
| 公稱通徑DN（mm） | DN15-DN500 |
|---|---|
| 殼體材質 | 碳鋼、不銹鋼 |
| 濾芯材質 | 不銹鋼 |
| 過濾精度 | 10~300目 |
| 連接方式 | 法蘭 |
| 法蘭壓力 | 0.25—6.3MPa |
| 法蘭密封面 | FF、RF、MFM、RJ、TG |
| 墊片材質 | PTFE、金屬纏繞、丁晴橡膠 |

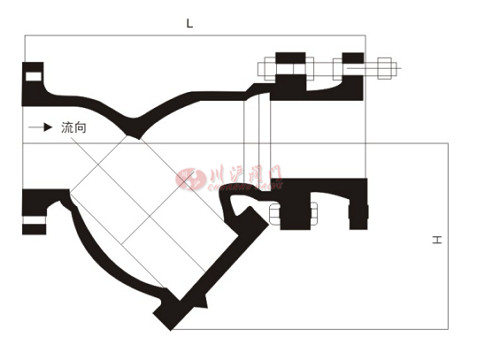

四、Y型伸縮過濾器 結構圖
 |
五、Y型伸縮過濾器 連接尺寸
| 公稱通徑DN/NPS | DN50 2” |
DN80 3” |
DN100 4” |
DN150 6” |
DN200 8” |
DN250 10” |
DN300 12” |
DN350 14” |
DN400 16” |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | L | 300 ± 12 | 380 ±15 | 430 ± 15 | 550 ± 15 | 650 ± 25 | 775 ±25 | 900 ± 25 | 1020 ±30 | 1150 ±30 |
| H | 105 | 175 | 200 | 260 | 300 | 380 | 410 | 480 | 540 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
