氣動衛生級對夾蝶閥

一、氣動衛生級對夾蝶閥產品概述

氣動衛生級對夾蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有與介質接觸部份均為鏡面拋光。密封圈Ф25-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM) ；啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種不銹鋼蝶閥。
衛生級對夾式蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。在完全開啟時，具有較小的流阻，當開啟在大約°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，閥板的運動帶有擦拭性，因而可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。

產品特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
氣動衛生級對夾蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、裝拆方便等優點。衛生級對夾式蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

二、氣動衛生級對夾蝶閥產品圖片

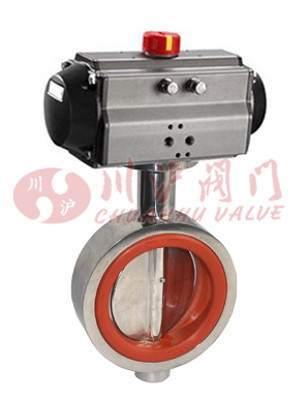

氣動衛生級對夾蝶閥

三、氣動衛生級對夾蝶閥技術參數

溫度范圍	-10℃～+100℃
壓力范圍	≤1.0MPa
主體材料	SUS304、SUS316L
連接形式	對夾式
密封圈	NBR、EPDM
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點	安全衛生，密封好、使用壽命長

氣動衛生級對夾蝶閥連接標準和尺寸

ISO2037(SMS)			DIN11850				3A			ASME-BPE/BS4825
				系列1	系列2
Size	OD	t	Size	OD	OD	t	Size	OD	t	Size	OD	t
			10	12	13	1.5	1/2"	12.7	1.65	1/2"	12.7	1.65
			15	18	19	1.5
			20	22	23	1.5	3/4"	19.05	1.65	3/4"	19.05	1.65
25	25	1.2	25	28	29	1.5	1"	25.4	1.65	1"	25.4	1.65
			32	34	35	1.5
38	38	1.2				1.5	1-1/2"	38.1	1.65	1-1/2"	38.1	1.65
	40	1.2	40	42	43	1.5
50	51	1.2	50	52	53	1.5	2"	50.8	1.65	2"	50.8	1.65
							2-1/2"	63.5	1.65	2-1/2"	63.5	1.65
65	63.5	1.6	65	70	70	2
75	76.1	1.6					3"	76.2	1.65	3"	76.2	1.65
			80	85	85	2
100	101.6	2	100	104	104	2	4"	101.6	2.11	4"	101.6	2.11
			125	129	129	2
			150	154	154	2	6"	152.4	2.77	6"	152.4	2.77
