上海川滬閥門有限公司

一、電動衛生級蝶閥 產品概述

上海川滬閥門有限公司生產的電動衛生級蝶閥，是由角行程的電動執行機構和衛生級蝶閥閥體組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。
特點：
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.操力矩小，操作方便，省力靈巧。
3.可以任何位置安裝，維修方便。
4.密封材料耐老化、耐腐蝕，使用壽命長等特點。
適用場景:
電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。

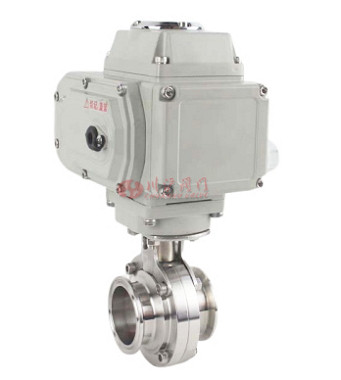

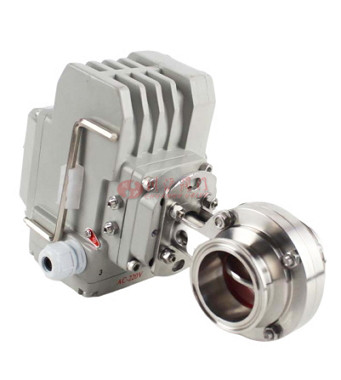

二、電動衛生級蝶閥 產品圖片

電動衛生級蝶閥	電動衛生級蝶閥

三、電動衛生級蝶閥 零部件材料

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

四、電動衛生級蝶閥 技術參數

公稱通徑DN	50~800
動作范圍	0～90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度oC	－20～60oC
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1、350:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動衛生級蝶閥 執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

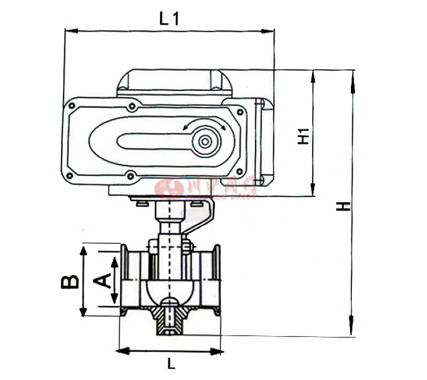

六、電動衛生級蝶閥 結構圖

七、電動衛生級蝶閥 連接標準和尺寸

規格	A	B	H	H1	L	L1	重量KG
c19	16.1	50.5	237	132	66	178	3.9
c25	22.4	50.5	237	132	66	178	3.8
c32	28.8	50.5	237	132	66	178	3.7
c38	35.1	50.5	237	132	70	178	3.8
c51	47.8	64	262	132	70	178	4.1
c63	59.5	77	277	132	76	178	4.5
c76	72.2	91	287	132	80	178	4.8
c89	85	106	300	132	84	178	5.5
c102	97.6	119	317	132	85	178	6

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
