氣動塑料蝶閥
一、氣動塑料蝶閥 產品概述
上海川滬閥門有限公司生產的氣動塑料蝶閥SD671S具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90度往復回轉，驅動力矩小等特點。氣動塑料蝶閥主要用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。氣動塑料蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動塑料蝶閥所產生的壓力降很小，故具有較好的流量控制特性。
特點：
1、氣動UPVC蝶閥衛生指標符合國家衛生標準要求，介質中重離子含量達超純水標準。
2、氣動UPVC蝶閥具有極佳的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、氣動UPVC蝶閥具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、氣動UPVC蝶閥重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
適用場景:
氣動UPVC蝶閥具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點。氣動UPVC蝶閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
二、氣動塑料蝶閥 產品圖片
 |

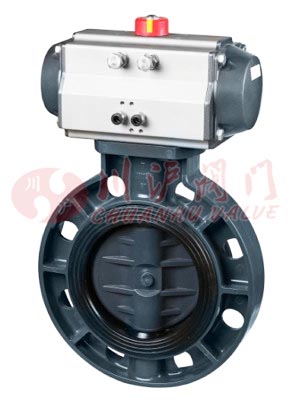

| 氣動塑料蝶閥 |
三、氣動塑料蝶閥 零部件材料
| 零件名稱 | 材料名稱 |
|---|---|
| 閥體 | UPVC、PPR、PVDF |
| 蝶板 | UPVC、PPR、PVDF |
| 閥座 | EPDM、FPM |
| 閥桿 | 2Cr13、45# |
| "O"型圈 | EPDM、FPM |
四、氣動塑料蝶閥 技術參數
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 密封材質 | FPM、EPDM、NBR | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP、PTFE | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配用執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||
五、氣動塑料蝶閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動塑料蝶閥 性能規范
| 公稱通徑DN | 50～300(mm) | |||
|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |

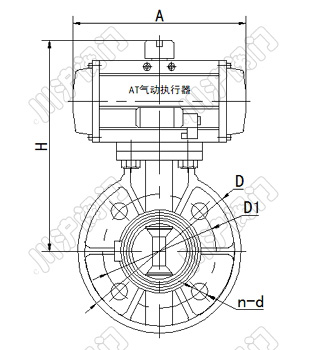

七、氣動塑料蝶閥 結構圖
 |
八、氣動塑料蝶閥 連接尺寸
| 通徑(mm) | 英寸″ | 尺寸(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 長度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動塑料蝶閥.PDF
氣動塑料蝶閥鏈接：http://m.01-12.cn/products/qidongdiefa/qdsldf.html
