氣動三偏心對夾蝶閥

產品展示>> 氣動蝶閥>>氣動三偏心對夾蝶閥
一、氣動三偏心對夾蝶閥 產品概述

上海川滬閥門有限公司生產的氣動三偏心對夾蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉,加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

氣動三偏心對夾蝶閥特點:
1、開啟力矩小,靈活方便,省力節能;
2、三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏;
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
適用場景:
氣動三偏心對夾蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、氣動三偏心對夾蝶閥 產品圖片

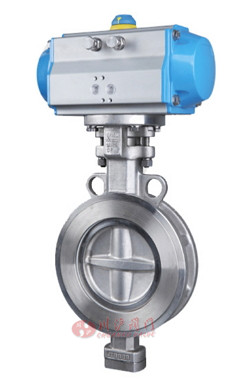

氣動三偏心對夾蝶閥 氣動三偏心對夾蝶閥

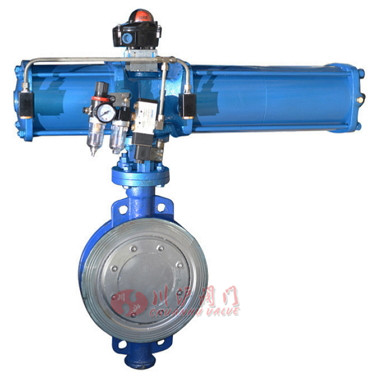

氣動三偏心對夾蝶閥(配AW型單作用氣缸) 氣動三偏心對夾蝶閥(配AT型雙作用氣缸)
三、氣動三偏心對夾蝶閥 零部件材料

零件名稱Parts name 材料Material
閥體Body 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 Cast iron,stainless steel,Cr.Mo.Steel,alloy steel
蝶板Disc 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼Cast steel,Alloy steel,stainless steel,Cr.Mo.Steel
密封圈Seal ring 不銹鋼與耐高溫石棉板組合成多層次Stainless steel,multi-layer asbestos with tempertuer resistant
閥桿Stem 2Cr13、1Crl3不銹鋼、鉻鉬鋼Stainless steel,.Cr.Mo.Steel
軸承Bearing 奧氏體不銹鋼、304氮化ZG00Cr18Ni10,304 nitrification Austenite stainless steel,Cr-Mo steel
填料Packing 柔性石墨Flexible graphite
四、氣動三偏心對夾蝶閥 技術參數

公稱通徑Nominal diameter DN (mm)   50-2000   50-500
公稱壓力 Nominal pressure PN (MPa) 0.6 1.0 1.6 2.5 4.0
  強度試驗 Intensity Test 0.9 1.5 2.4 3.75 6.0
試驗壓力Ps(MPa) Test pressure 密封試驗Seal Test 0.66 1.1 1.76 2.75 4.4
  氣密試驗Air Test 0.6 0.6 0.6 0.6 0.6
滲漏率Leakage <0.1XDNmm/s(符合GB/T13927-92標準 standard)(Conforming to GB/T13927 Standard)
適用溫度 Appropriate temperatuer 碳鋼Carbon steel:-29℃-425℃不銹鋼Stainless steel:-40℃-600℃
適用介質 Appropriate medium 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
Air,water,steam,coal gas,oil,alkali,saline with low corrosive service,etc.
驅動形式Method 蝸桿蝸輪傳動、氣傳動、電傳動Worm gear,pneumatic,electric
五、氣動三偏心對夾蝶閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

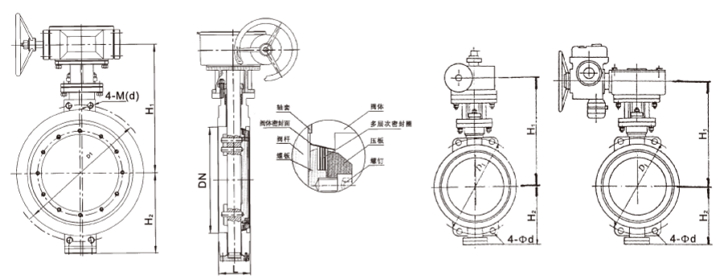

六、氣動三偏心對夾蝶閥 結構圖

氣動三偏心對夾蝶閥結構圖
七、氣動三偏心對夾蝶閥 連接尺寸

公稱通徑 外形尺寸 連接尺寸
0.6MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa 150Lb
DN NPS L H1 H2 D1 4-M(d) D1 4-M(d) D1 4-M(d) D1 4-M(d) D1 4-M(d) D1 4-M(d)
100 4 64 330 110 170 4-18 180 4-18 180 4-18 190 4-22 190 4-22 190.5 4-19
125 5 70 345 120 200 4-18 210 4-18 210 4-18 220 4-26 220 4-26 216 4-22
150 6 76 370 160 225 4-18 240 4-22 240 4-22 250 4-26 250 4-26 241.5 4-22
200 8 89 410 215 280 4-M16 295 4-M20 295 4-M20 310 4-M24 310 4-M27 298.5 4-M20
250 10 114 430 260 335 4-M16 350 4-M20 355 4-M24 370 4-M27 385 4-M30 362 4-M22
300 12 114 500 300 395 4-M20 400 4-M20 410 4-M24 430 4-M27 450 4-M30 432 4-M22
350 14 127 510 320 445 4-M20 460 4-M20 470 4-M24 490 4-M30 510 4-M33 476 4-M24
400 16 140 520 330 495 4-M20 515 4-M24 525 4-M27 550 4-M33 585 4-M36 540 4-M24
450 18 152 590 380 550 4-M20 565 4-M24 585 4-M27 600 4-M33 610 4-M36 578 4-M30
500 20 152 610 390 600 4-M20 620 4-M24 650 4-M30 660 4-M33 670 4-M39 635 4-M30
600 24 154 665 450 705 4-M24 725 4-M27 770 4-M33 770 4-M36 795 4-M45 749.5 4-M33
700 28 165 730 480 810 4-M24 840 4-M27 840 4-M33 875 4-M39     863.5 4-M33
800 32 190 910 580 920 4-M27 950 4-M30 950 4-M36 990 4-M45     978 4-M39
900 36 203 930 625 1020 4-M27 1050 4-M30 1050 4-M36 1090 4-M45     1086 4-M39
1000 40 216 1000 660 1120 4-M27 1160 4-M33 1170 4-M39 1210 4-M52     1200 4-M39
1200 48 254 1100 780 1340 4-M30 1380 4-M36 1390 4-M45 1420 4-M52     1422.5 4-M39
1400   279 1220 880 1560 4-M33 1590 4-M39 1590 4-M45 1640 4-M56
1600   318 1330 990 1760 4-M33 1820 4-M45 1820 4-M52 1860 4-M56
1800   356 1430 1090 1970 4-M36 2020 4-M45 2020 4-M52 2070 4-M64
2000   406 1540 1200 2180 4-M39 2230 4-M45 2230 4-M56 2300 4-M64

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-氣動三偏心對夾蝶閥.PDF

氣動三偏心對夾蝶閥鏈接:http://m.01-12.cn/products/qidongdiefa/d673y.html
