一、CHV電動執行器 產品概述

上海川滬閥門有限公司生產的CHV電動執行器用于控制90°～270°旋轉的閥門及其他同類產品，如蝶球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動。電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達3000Nm。

二、CHV電動執行器 產品圖片

CHV電動執行器

三、CHV電動執行器 產品特點

1.殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2.電機
全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3.手動結構
手輪的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于板手夾內，現場不易丟失，方便使用。
4.指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5.干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6.密封
密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
7.限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
8.自鎖
精密的蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。
9.防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。
10.安裝
底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。
11.線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

四、CHV電動執行器 技術參數

型號	大輸出扭距	動作時間 50HZ	輸出軸	電機 F 級	單相額定 電流（A）50HZ	手輪 轉數	重量
	N·M	90°/秒	mm	W	220V	N	Kg
CHV -05	50	30	φ20	10	0.3	10	3.6
CHV -08	80	30	φ22	10	0.3	11	3.6
CHV -10	100	30	φ22	15	0.35	11	4.6
CHV -15	150	30	φ35	15	0.37	13.5	4.6
CHV -20	200	30	φ35	45	0.45	13.5	13
CHV -30	300	30	φ35	45	0.6	13.5	13.4
CHV -40	400	30	φ45	60	0.7	16.5	13.8
CHV -60	600	30	φ45	90	0.7	16.5	14
CHV -80	800	45	φ65	180	0.85	49.5	14.3
CHV-100	1000	135	φ65	180	0.85	49.5	60
CHV-160	1600	135	φ53	180	0.85	40.5	60
CHV-200	2000	135	φ53	180	0.85	40.5	60
CHV-300	3000	135	φ53	180	0.85	40.5	60

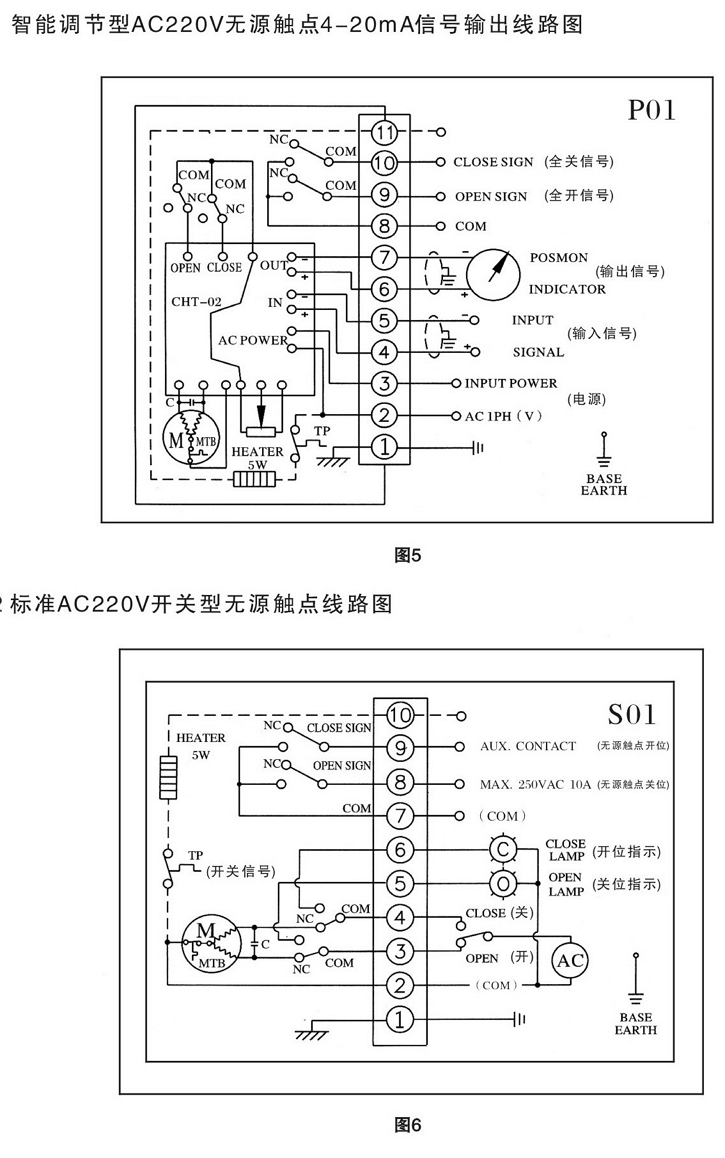

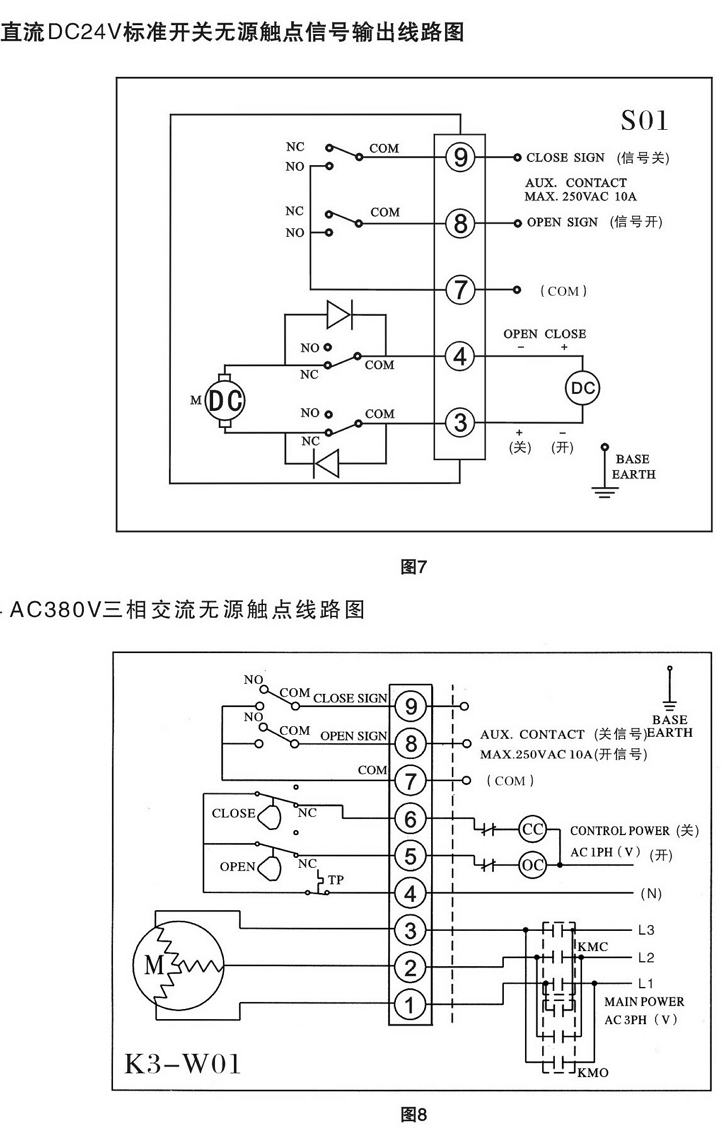

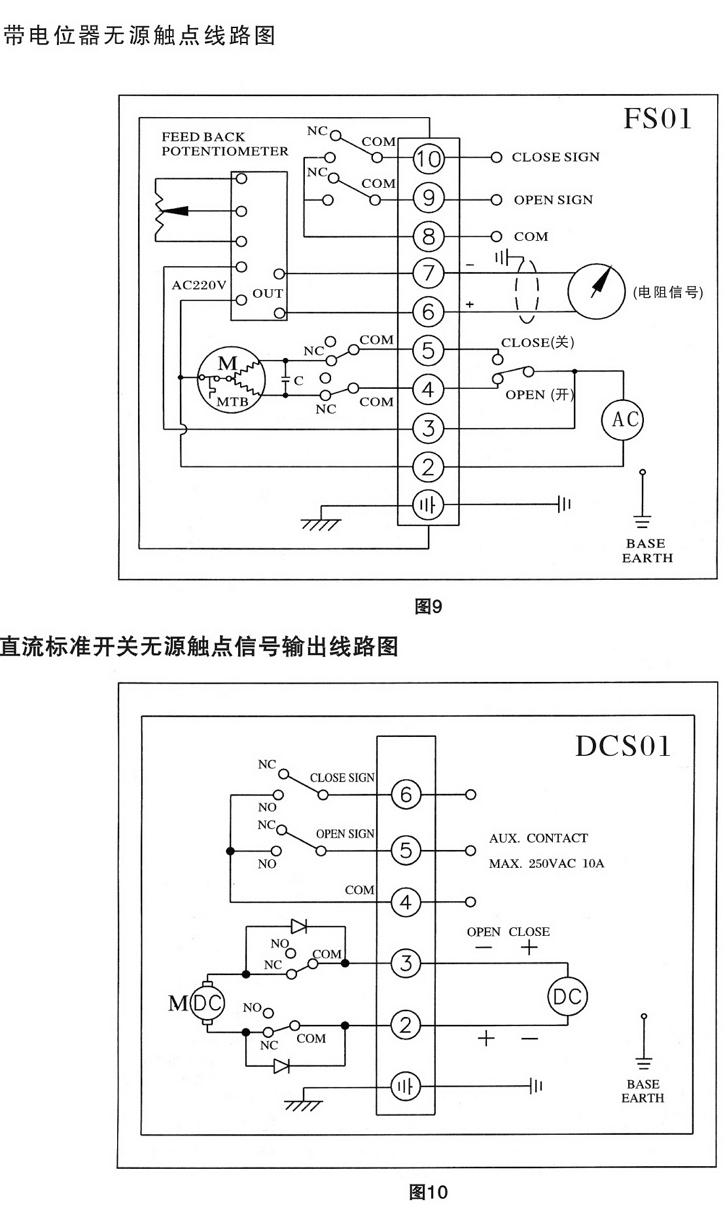

五、CHV電動執行器 接線圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
