341開關型電動執行器
一、341開關型電動執行器 產品概述
上海川滬閥門有限公司生產的341系列開關型電動執行器是在381系列電子式電動執行器的基礎上派生出來的ON-OFF(開關型)控制型電動執行器，該電動執行器是以AC110V 50/60Hz、AC220V 50/60Hz、AC240V 60Hz、AC380V 三相帶零50Hz；DC24V、36V、48V等電源作為驅動電源，采用切換供給電機正、反轉繞組驅動電源或換相的方式，來控制電動執行機構的運轉。驅動電機采用可逆行電機，閥位反饋檢測采用高性能到點塑料電位器，使用時請仔細閱讀說明書，通過正確的使用方法和妥善的維護充分發揮其功能。
二、341開關型電動執行器 產品圖片
 |
 |
| 341開關型電動執行器 | 341開關型電動執行器(防爆型) |
三、341開關型電動執行器 產品特點
體積小、重量輕
正反動作可隨時切換
可逆行電機內部具有熱保護開關，防止因過載、卡死等故障燒壞電機。
產品安裝、調整、維護簡單易行
運行過程中，一旦發生故障，切斷電源即可實現原位自鎖。
四、341開關型電動執行器 選型參數
| 型號 | 額定輸出力N | 速度mm/s | 大行程 |
|---|---|---|---|
| 341LSA-08 341LXA-08 |
800 800 |
4.2 4.2 |
30 |
| 341LSA-20 341LXA-20 |
2000 2000 |
2.1 2.1 |
|
| 341LSB-30 341LXB-30 |
3000 3000 |
3.5 3.5 |
60 |
| 341LSB-50 341LXB-50 |
5000 5000 |
1.7 1.7 |
|
| 341LSC-65 | 6500 | 2.8 | 100 |
| 341LSC-99 | 10000 | 2.0 | |
| 341LSC-160 | 16000 | 1.0 |
五、341開關型電動執行器 技術參數
| 電源 | AC220V 50Hz (可選) | 輸出電流 | DC 4-20mA | |
|---|---|---|---|---|
| 驅動電機 | 可逆電機 | 控制限位開關 | 開側、閉側 | |
| 控制信號 | 正、反切換接點信號 | 保護等級 | 相當IP65 | |
| 開度檢測 | 導電塑料電位計 | 安裝姿勢 | 可任意方位 | |
| 耗電功率 | A型 | 約80VA(額定負荷時) | 電線引出口 | 2-G1/2、2-G3/4(隔爆型) |
| B型 | 約200VA(額定負荷時) | 隔爆標志 | ExdII BT4 | |
| C型 | 約350VA(額定負荷時) | 允許環境溫度 | 不帶空間加熱器-10~60度 | |
| 允許振動 | 1.5G以下 | 帶空間加熱器-35~60度 | ||
| 環境氣體 | 無腐蝕性氣體 | 相對濕度 | 95%以下 | |

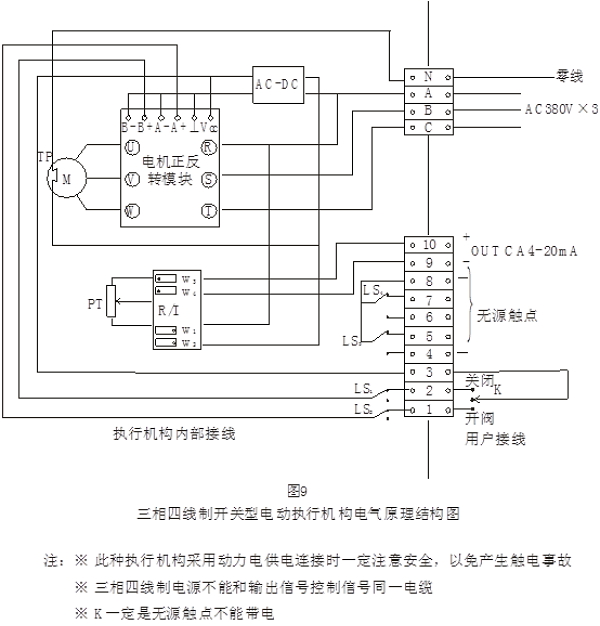

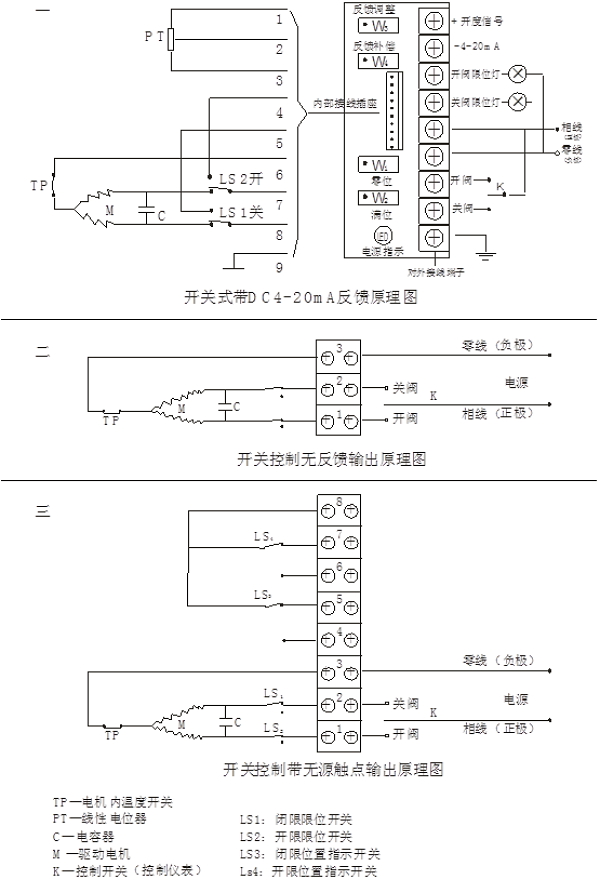

六、341開關型電動執行器 接線圖
 |
 |
| 341開關型電動執行器(接線圖) |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
