上海川滬閥門有限公司

一、ZS型氣動活塞執行器 產品概述

上海川滬閥門有限公司的ZS型氣動活塞執行器是用于與切斷閥相配套的二位式彈簧復位頂裝手操活塞式執行器。具有動作迅速(可達1.2-4.5S)、可靠、體積輕小的特點。 頂裝手操活塞式執行器可配帶氣動、電一氣閥門定位器和空氣過濾器等附件。還可配裝輕小側裝、頂裝手操機構。。

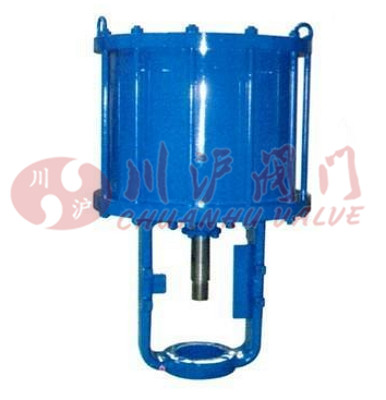

二、ZS型氣動活塞執行器 產品圖片

ZS型氣動活塞執行器

三、ZS型氣動活塞執行器 選型參數

型號項目		ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
氣缸直徑mm		100	125	160	200	250	320
行程mm		10	10/16	16/25	25/40	40/60	60
彈簧范圍KPa		40-200；80-240；100-200；200-350；350-500
供氣壓力MPa		ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05
ZS-P推桿輸出N	350-500KPa	2674	4165	6860	10740	16800	27440
	200-350KPa	1528	2300	3920	6140	9600	15680
	100-200KPa	764	1190	1960	3070	4800	7840
	80-240Kpa	610	952	1568	2450	3840	6270
配帶側裝手操機構		ZPXS-2		ZPXS-3	ZPXS-4	ZPXS-5	ZPXS-6

四、ZS型氣動活塞執行器 性能指標

ZSA/B-P型

項目	不帶定位器	帶定位器
基本誤差%	±6	±1.5
回 差%	3	1.5
死 區%	1.2	1
始終點偏%	2.5
氣密性	以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
工作壽命	不少于10萬次

注: 當與調節閥組配時一般均帶閥門定位器。

ZS、ZSN型

項目指	二位動作時	氣缸密封性	工作壽命
ZS(ZSN)-1	1.2(≤1)	以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min	不少于10萬次
ZS(ZSN)-2	1.2(≤1)
ZS(ZSN)-3	≤2(≤1)
ZS(ZSN)-4	≤2.5(1)
ZS(ZSN)-5	≤3.5(1.5)
ZS(ZSN)-6	≤4.5(2)

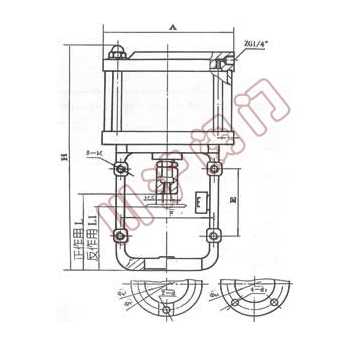

五、ZS型氣動活塞執行器 結構圖

ZS型氣動活塞執行器_結構圖

六、ZS型氣動活塞執行器 連接尺寸

型號尺寸	ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
	ZS-1	ZS-2	ZS-3	ZS-4	ZS-5	ZS-6
	ZSN-1	ZSN-2	ZSN-3	ZSN-4	ZSN-5	ZSN-6
A	125×125	148×148	185×185	232×232	283×283	283×283
H	250	290	325	440	590	640
	250	290	325	440	590	640
	200	245	272	352	431	510
L	90	97	110	150	170	295
L1	60	81	92	115	110	200
D1	/	80	80	105	122	130
D2	32	60	60	80	95	100
n-φd	/	2-Φ10	2-Φ10	4 -Φ12	4 -Φ14	4 -Φ18

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
