鋁合金氣動管夾閥
一、鋁合金氣動管夾閥 產品概述
上海川滬閥門有限公司生產的鋁合金氣動管夾閥主要結構形式:
本閥門由閥體、橡膠管套、閥蓋等零件組成。
2、工作原理:
控制介質未輸入時,橡膠管套和閥體之間的空腔與大氣連通,膠套受流體壓力處于向外張緊狀態.因為管套內有一定角度排列的增強簾布層,使管套軸向和徑向壓力相互平衡,所以管套的長度與直徑不會因為流體壓力而變化.當控制介質進入管套與閥體之間的空腔時,橡膠管套在介質壓力下變形截流。
3、安裝及維護:
鋁合金氣動管夾閥在管道上任意安裝,沒有介質流向限制。
鋁合金氣動管夾閥維護成本低,只需根據實際使用情況更換橡膠管套。

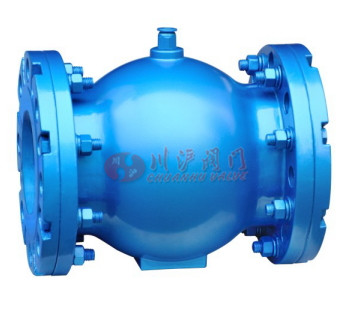

二、鋁合金氣動管夾閥 產品圖片
 |
鋁合金氣動管夾閥 |
三、鋁合金氣動管夾閥 材質參數
四、鋁合金氣動管夾閥 主要性能規范
適用溫度 |
適用介質
|
≤85℃ |
礦漿、磨料、干濕型粉塵類 |

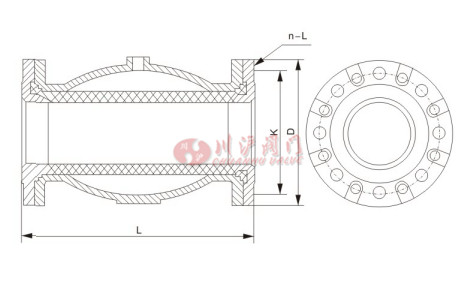

五、鋁合金氣動管夾閥 結構圖
六、鋁合金氣動管夾閥 安裝尺寸
口徑 |
L |
H |
D |
K |
n-L |
DN40 |
150 |
40 |
145 |
110 |
4-18 |
DN50 |
180 |
60 |
160 |
125 |
4-18 |
DN65 |
180 |
60 |
180 |
145 |
4-18 |
DN80 |
220 |
75 |
195 |
160 |
4-18 |
DN100 |
280 |
95 |
215 |
180 |
8-18 |
DN125 |
345 |
120 |
245 |
210 |
8-18 |
DN150 |
414 |
145 |
280 |
240 |
8-23 |
DN200 |
550 |
182 |
335 |
295 |
8-23 |
DN250 |
680 |
229 |
390 |
350 |
12-23 |
DN300 |
820 |
278 |
440 |
400 |
12-23 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
