一、鑄鐵對夾蝶閥 產品概述

鑄鐵對夾蝶閥由鑄鐵閥體、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等 組成,靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的
特點:
1、結構簡單、小巧輕便,運輸、安裝、拆卸容易。?
2、90°啟閉,開關迅速。操作扭矩小,省力輕巧。?
3、密封性能好,使用壽命長,可達到零泄漏。?
4、選擇不同的零部件材質,可適用于多種介質。?
5、流量特性近似于直線,調節性能好。
適用場景:
D71X 型適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、鑄鐵對夾蝶閥 產品圖片

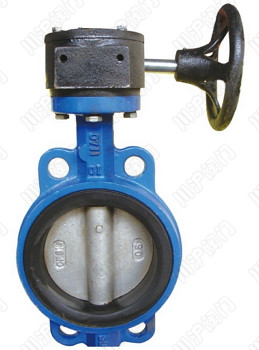

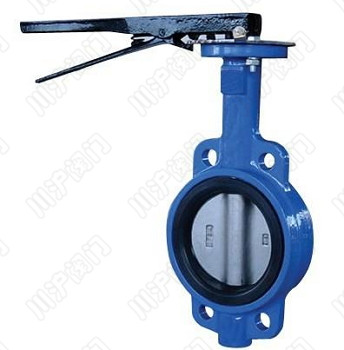

手柄式鑄鐵對夾蝶閥 渦輪式鑄鐵對夾蝶閥
手柄式鑄鐵對夾蝶閥 渦輪式鑄鐵對夾蝶閥
三、鑄鐵對夾蝶閥 執行標準

設計標準 GB12238
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 蝸輪、手動、電動、氣動
四、鑄鐵對夾蝶閥 結構圖

零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O
五、手柄式鑄鐵對夾蝶閥 結構圖

D71X_鑄鐵對夾蝶閥_結構圖
六、手柄式鑄鐵對夾蝶閥 連接尺寸

鑄鐵對夾蝶閥外形尺寸(mm)
公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22

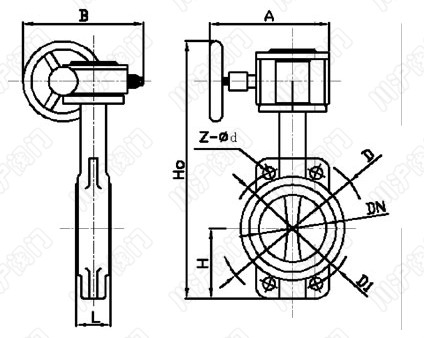

五、渦輪式鑄鐵對夾蝶閥 結構圖

D71X_鑄鐵對夾蝶閥_結構圖
六、渦輪式鑄鐵對夾蝶閥 連接尺寸

公稱通徑
DN(mm)
連接尺寸 外形尺寸
L D D1 Z-φd D71X D371X D671X D971X
H Ho A B H0 A B H0 A B H0 A B
40 43 145 110 4-18 58 220 266 65 295 193 125 305 ? ? 420 125 125
50 43 165 125 4-18 63 235 266 65 306 193 125 316 180 65 438 125 125
65 46 185 145 4-18 70 250 266 65 320 193 125 330 180 65 453 125 125
80 46 200 160 4-18 83 275 266 65 345 193 125 385 245 72 478 125 125
100 52 220 180 8-18 105 316 266 65 385 193 125 435 240 72 519 125 125
125 56 250 210 8-18 115 340 310 65 410 193 125 450 240 72 713 325 245
150 56 285 240 8-22 137 376 310 65 445 193 125 625 350 93 749 325 245
200 60 340 295 8-22 164 470 370 90 570 283 165 720 350 93 843 325 245
250 68 395 350 12-22 206 ? ? ? 645 283 165 805 550 350 945 363 373
300 78 445 400 12-22 230 ? ? ? 740 334 175 840 600 350 1010 363 373
350 78 505 460 16-22 248 ? ? ? 765 334 175 885 600 350 1050 363 373
400 102 565 515 16-26 290 ? ? ? 875 425 210 975 600 350 1135 363 373
450 114 615 565 20-26 320 ? ? ? 940 425 210 1040 750 380 1220 465 413
500 127 670 620 20-26 345 ? ? ? 995 425 210 1095 750 380 1330 546 431
600 154 780 725 20-30 410 ? ? ? 1130 425 210 1230 750 380 1400 546 556
700 165 895 840 24-30 480 ? ? ? 1475 620 320 1475 750 380 1530 546 556
800 190 1015 950 24-33 525 ? ? ? 1535 620 320 1505 750 380 1600 546 556
900 203 1115 1050 28-33 585 ? ? ? 1660 620 320 1660 1250 380 1745 617 706
1000 216 1230 1160 28-36 640 ? ? ? 1760 620 320 1760 1500 580 1810 632 706
1200 254 1455 1380 32-39 755 ? ? ? 1995 620 320 1995 1500 580 2035 632 706
1200 254 1400 1340 32-34 755 ? ? ? 1995 620 320 1995 ? ? 2035 632 706
1400 279 1620 1560 36-34 885 ? ? ? 2360 620 320 2360 ? ? 2785 632 706
1600 318 1820 1760 40-34 1035 ? ? ? 2525 780 450 2525 ? ? 2620 715 835
1800 356 2045 1970 44-41 1175 ? ? ? 2860 780 450 2860 ? ? 2760 715 835
2000 406 2265 2180 48-48 1325 ? ? ? 3250 920 570 3250 ? ? 2920 715 835
七、鑄鐵對夾蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈,以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定,以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處,在二者中間使用漸擴接頭,閥盤開關扭轉才不會受到阻 礙。

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取最新數據。

下載:上海川滬閥門有限公司-產品樣本-鑄鐵對夾蝶閥.PDF

鑄鐵對夾蝶閥鏈接:http://m.01-12.cn/products/diefa/ztdjdf.html
