軟密封蝶閥

產品展示>> 蝶閥>>軟密封蝶閥
一、軟密封蝶閥 產品概述

軟密封蝶閥(型號:D71X、D71F)由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。對夾式軟密封蝶閥適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
特點:
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節;
2、四級加載彈性密封,絕對保證了閥門內、外的零泄漏;
3、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈;
4、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
5、軸的徑向采用O型圈與金屬墊的組合;
6、閥座鑲在有彈性條的閥體的槽內;
7、采用可調彈性彈子定位。定位準確,結構簡單。
適用場景:
軟密封蝶閥適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、軟密封蝶閥 產品圖片

軟密封蝶閥 軟密封蝶閥

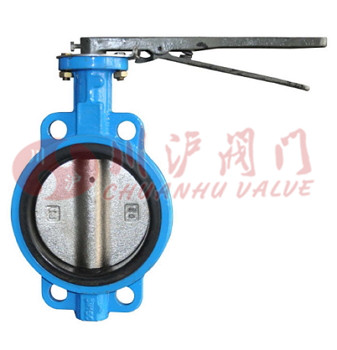

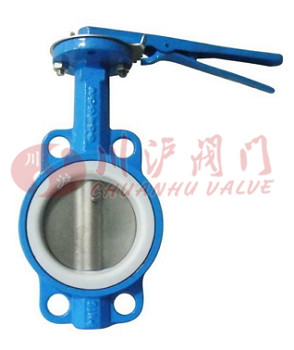

軟密封蝶閥(橡膠密封對夾式連接) 軟密封蝶閥(四氟密封對夾式連接)
三、軟密封蝶閥 執行標準

設計標準 GB12238
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 蝸輪、手動、電動、氣動
四、軟密封蝶閥 結構圖

零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

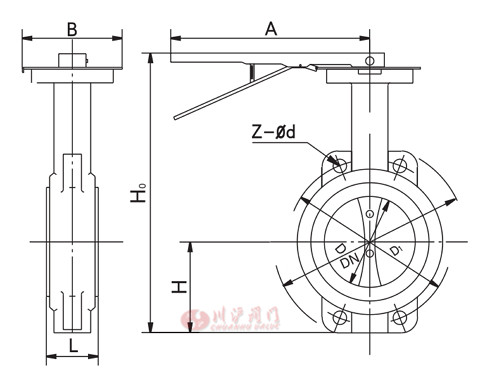

五、軟密封蝶閥 結構圖

軟密封蝶閥結構圖
六、軟密封蝶閥 連接尺寸

D71X/J-10C(P·R·Z-Q)

通徑(DN) L D1 D Z- d H H0 A B Wt/kg
32 33 100   4-18         2.8
40 33 110   4-18   220     3.1
50 43 125 165 4-18 80 270 270 118 3.5
65 46 145 185 4-18 90 295 270 118 4.4
80 46 160 200 8-18 95 305 270 118 5.5
100 52 180 220 8-18 115 340 270 118 6.5
125 56 210 250 8-18 125 370 310 118 9
150 56 240 285 8-22 140 395 310 118 12
200 60 295 340 8-22 175 475 370 165 22
七、軟密封蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈,以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定,以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處,在二者中間使用漸擴接頭,閥盤開關扭轉才不會受到阻 礙。

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-軟密封蝶閥.PDF

軟密封蝶閥鏈接:http://m.01-12.cn/products/diefa/d71x.html
