一、DKZ電動執行機構 產品概述

DKZ型直行程電動執行機構采用"S"型電動執行機構開發的新技術：用精密導電塑料電位器和國處專用集成電路組成的WF-S型位置發送器。因此，電動執行機構不僅在可靠性、精度、負載能力、信號品質系數等性能方面比原來產品有了很大提高，而且對環境條件的拓寬，更具有十分重要的意義。
? DKZ型直行程電動執行機構不僅可以和III型控制單無儀表配套使用，而且還可以和新開發的S型控制單元儀表進行配套，使整個控制系統更穩定、可靠、性能更好，功能更多。因此，用戶可根據系統對DKZ型電動執行機構的要求，自動選擇控制單元儀表，組合成一個控制單元系統。
DKZ型直行程電動執行器,是DDZ型電動單元組合儀表的執行單元它以電源為動力接受統一的標準信號0一10mA(DC)4一20mA(DC)或開關信號，將此轉變成相對應的軸向位移自動地操縱風門、擋板、閥門完成自動調節任務。廣泛應用于發電、冶金、石油化工、輕工業等工業部門。

二、DKZ電動執行機構 產品圖片

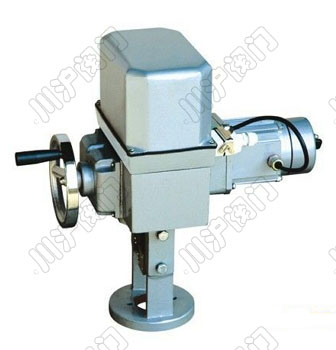

DKZ電動執行機構	DKZ電動執行機構

三、DKZ電動執行機構 產品特點

1.?WF-S位置發送器采用具有1/250分辯能力的高可靠性的導電塑料電位器。
2.?采用集成電路技術，功耗少、溫升低，具有恒流輸出穩定可靠。?3.?可以在規定的行程范圍內設計帶限位控制。?
4.?用電位器調整零點和行程簡單易行。?
5.?調整反零位（20~4）mA???DC(10~0)mA????DC只需調換電位器①、③兩點，稍加 調整即可。?
6.?位置反饋所用電器原件都經篩選，并且組裝后經高低溫試驗，保證執行機構高可靠 性要求，平均無故障MBTF?>25，000小時。?

四、DKZ電動執行機構 選型參數

機座號	型號	出軸推力（N）	出行程（mm）	全行程時間（s）
Ⅰ	DKZ-310C DKZ-310BC	4000	10	8
			16	12.5
			25	20
	DKZ-410C DKZ-410BC	6400	40	32
			60	48
Ⅱ	DKZ-510C DKZ-510BC	16000	60	37
			100	62

五、DKZ電動執行機構 技術參數

輸入信號	0～10mA.DC、4～20mA.DC
輸入電阻	200Ω（Ⅱ型）、250Ω（Ⅲ型）
輸入通道	3個隔離通道
基本誤差	±2.5%
回差	±1.5
死區	≤3%(1～3%可調)
純滯后	≤1s
電源電壓	220V.AC、50Hz
使用環境條件	環境溫度	執行機構≤-10～+55°C
	相對溫度	執行機構≤95%

六、DKZ電動執行機構 接線圖

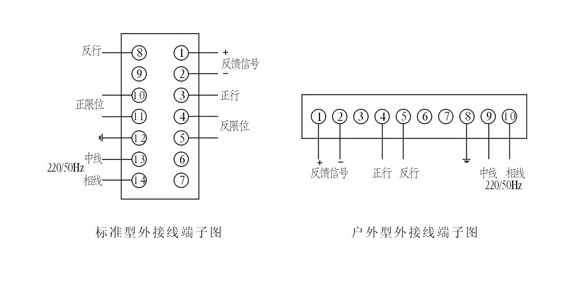

DKZ電動執行機構_接線圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
