電動襯氟調節閥
一、電動襯氟調節閥 產品概述
上海川滬閥門有限公司生產的電動襯氟調，是由低流阻直通單座閥配用引進型PSL系列和3810系列直行程電動執行機構組成。電動襯氟調節閥配用的電動執行機構內有伺服放大器，無需另配用伺服放大器，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
特點：
電動襯氟調節閥具有體積小、重量輕、連線簡單、流量大、調節精度高。
適用場景:
電動襯氟調節閥具有體積小、重量輕、連線簡單、流量大、調節精度高等特點，電動襯氟調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
二、電動襯氟調節閥 產品圖片
 |

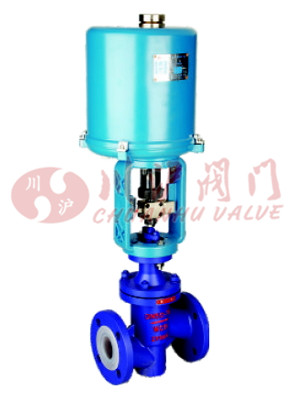

| 電動襯氟調節閥(碳鋼襯氟) |
三、電動襯氟調節閥 零部件參數
| 閥體、閥蓋 | ZG230-450襯F46 |
|---|---|
| 閥座、閥芯 | 304襯F46 |
| 閥桿 | 304襯F46 |
| 導向套 | 304襯F46 |
| 波紋管 | 不銹鋼+F46 |
四、電動襯氟調節閥 技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | ||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||
五、電動襯氟調節閥 性能參數
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

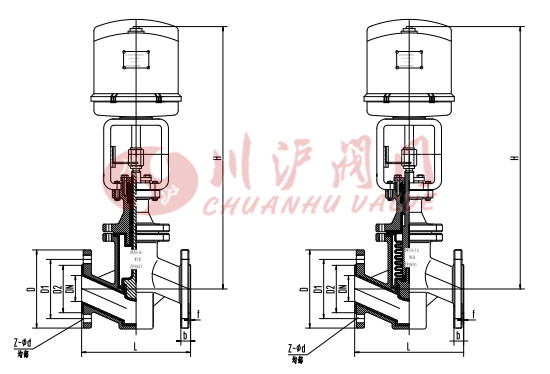

六、電動襯氟調節閥 結構圖
 |
七、電動襯氟調節閥 連接尺寸
| 公稱通徑 | 執行器外徑 | 結構長度 | 法蘭尺寸 | 高度 | |||||
|---|---|---|---|---|---|---|---|---|---|
| D0 | L | D | D1 | D2 | F | B | Z-φd | H | |
| DN15 | 225 | 130 | 95 | 65 | 45 | 3 | 16 | 4-φ14 | 673 |
| DN20 | 225 | 150 | 105 | 75 | 55 | 3 | 18 | 4-φ14 | 673 |
| DN25 | 225 | 160 | 115 | 85 | 65 | 3 | 18 | 4-φ14 | 698 |
| DN32 | 225 | 180 | 140 | 100 | 78 | 3 | 18 | 4-φ18 | 720 |
| DN40 | 255 | 200 | 150 | 110 | 85 | 3 | 18 | 4-φ18 | 723 |
| DN50 | 255 | 230 | 165 | 125 | 100 | 3 | 18 | 4-φ18 | 740 |
| DN65 | 270 | 290 | 185 | 145 | 120 | 4 | 18 | 4-φ18 | 850 |
| DN80 | 270 | 310 | 200 | 160 | 135 | 4 | 20 | 8-φ18 | 866 |
| DN100 | 270 | 350 | 220 | 180 | 155 | 4 | 20 | 8-φ18 | 884 |
| DN125 | 310 | 400 | 250 | 210 | 185 | 4 | 22 | 8-φ18 | 1040 |
| DN150 | 310 | 480 | 285 | 240 | 210 | 5 | 22 | 8-φ22 | 1065 |
| DN200 | 310 | 600 | 340 | 295 | 265 | 5 | 24 | 8-φ22 | 1090 |
| DN250 | 350 | 730 | 395 | 350 | 320 | 5 | 26 | 12-φ22 | 1256 |
| DN300 | 350 | 850 | 445 | 400 | 368 | 5 | 26 | 12-φ22 | 1520 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動襯氟調節閥.PDF
