V型球閥調節性能和流動特性三維解析

發表時間:2022-6-26, 編寫人:上海川滬閥門有限公司

1. V型球閥模型

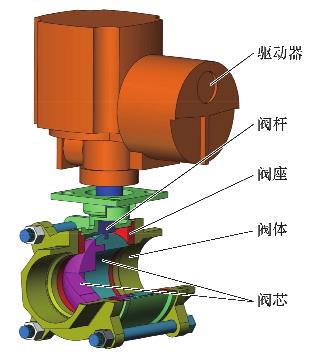

V型球閥的三維結構示意圖

圖1:V型球閥的三維結構示意圖

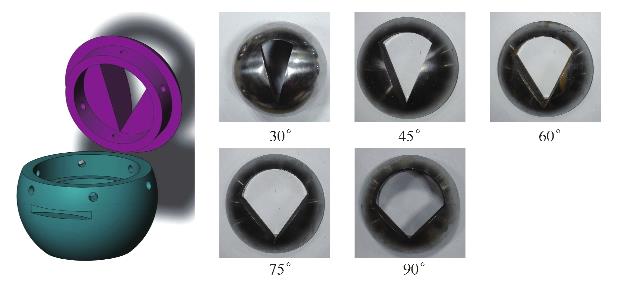

以DN50可拆式V型球閥為對象開展研究,圖1是V型球閥的三維結構示意圖。電動執行器與閥桿相連接,給電動執行器通電后,閥桿隨著電動執行器轉動,進而帶動閥芯運動。閥芯轉動改變了V型球閥的流通面積,從而實現了V型球閥的調控功能。錐角是閥芯的主要特征結構,因此,設計加工了閥芯為錐角截流形狀的V型球閥(見圖2),并分別對錐角為30°、45°、60°、75°和90°V型球閥的調節性能和內部流動特性進行了對比分析。

閥芯結構示意圖

圖2:閥芯結構示意圖

2.計算區域三維建模

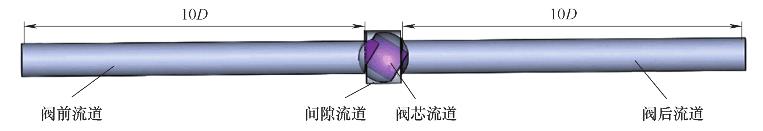

在建模階段,首先對V型球閥實體進行測繪,獲得各個零部件的實際尺寸,然后利用Solidworks對V型球閥及閥門前后流道進行建模。將閥門前后流道分別延伸10倍閥門口徑,以保證來流的充分發展及計算的準確性。圖3所示為數值計算流道三維示意圖。與前文類似,V型球閥的計算區域同樣分為閥門進口前流道、閥門出口后流道、閥芯流道和間隙流道4個部分。

V型球閥數值計算流道三維示意圖

圖3:V型球閥數值計算流道三維示意圖

3.網格劃分

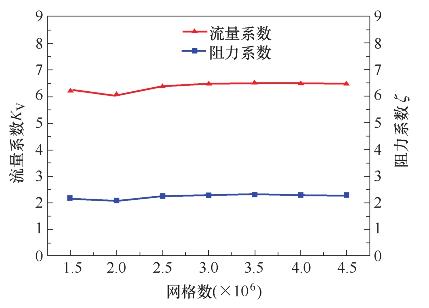

利用ICEM軟件對V型球閥的閥前、閥后、閥芯和閥門間隙4個流域分別進行網格劃分,并對V型球閥的閥芯和閥門間隙處進行網格加密處理。為了驗證計算網格的合理性,將流體區域網格分別劃分成150萬、200萬、250萬、300萬、350萬、400萬及450萬,并開展數值計算。圖4所示為閥門流量系數和阻力系數隨網格的變化規律。由圖中可知,當網格數量大于300萬時,流量系數和阻力系數基本不隨網格的增加發生變化。因此,后續計算將按350萬網格數開展。

網格無關性驗證

圖4:網格無關性驗證

采用Realable k-ε湍流模型對閥門內部湍流場進行計算,壁面函數選用標準壁面函數。進出口邊界條件根據實驗數據進行設置。同時采用滑移網格技術對球閥瞬態調控過程進行數值模擬。
